Leitfaden für kundenspezifische Verbindungselemente: Gewindespezifikationen, Toleranzen & Oberflächenbehandlung

Die Konstruktion kundenspezifischer Verbindungselemente umfasst weit mehr als die bloße Auswahl von Abmessungen oder Werkstoffen. Gewindespezifikationen, Maßtoleranzen und Oberflächenbehandlung wirken sich unmittelbar auf die Montagekompatibilität, die Befestigungsleistung, die Korrosionsbeständigkeit, den Wartungsaufwand und die Herstellungskosten aus.

Bei Einkäufern, die nicht genormte Verbindungselemente beschaffen, führen Konstruktionsfehler häufig zu Gewindeinkompatibilitäten, Lösen unter Vibration, korrosionsbedingtem Versagen, erschwerter Montage oder kostspieligen Neukonstruktionen. Ein Verbindungselement mag auf der Zeichnung korrekt erscheinen und dennoch im realen Betrieb versagen, weil die Toleranzen zu eng waren, Beschichtungen die Gewindepassung veränderten oder das falsche Gewindeprofil gewählt wurde.

In den meisten industriellen Anwendungen gilt:

• Gewindespezifikationen bestimmen Kompatibilität, Lastverteilung und Losdrehsicherung.

• Die Toleranzkontrolle gewährleistet korrekten Sitz, Montagezuverlässigkeit und Fertigungskonsistenz.

• Die Oberflächenbehandlung verbessert Korrosionsbeständigkeit, Verschleißfestigkeit, Optik und Lebensdauer.

Die erfolgreichsten Verbindungselement-Konstruktionen wägen Leistungsfähigkeit, Fertigbarkeit, Kosten und Langzeithaltbarkeit gegeneinander ab, anstatt nur einen Faktor zu optimieren.

Warum die Konstruktion bei kundenspezifischen Verbindungselementen noch wichtiger ist

Anders als handelsübliche Standardteile werdenhäufig für hochspezifische Anwendungen konstruiert.kundenspezifische Verbindungselemente

Beispiele hierfür sind:

• Maschinen mit hohen Vibrationsbelastungen

• Elektronikbaugruppen

• Automobilsysteme

• Luftfahrtkomponenten

• Anlagen für erneuerbare Energien

• Medizintechnische Geräte

• Schiffsausrüstung

Ein schlecht konstruiertes Verbindungselement kann Probleme verursachen wie:

• Gewindeausreißen

• Montageversagen

• Korrosionsschäden

• vorzeitiges Lösen

• schwierige Montage

• erhöhte Wartungskosten

Bei nicht genormten Verbindungselementen ist die konstruktive Präzision besonders wichtig, da Austauschoptionen oft begrenzt sind.

Vor Produktionsbeginn prüfen erfahrene Hersteller typischerweise:

Gewindespezifikationen: Die Grundlage der Verbindungselement-Funktion

Die Gewindekonstruktion beeinflusst unmittelbar:

• Tragfähigkeit

• Vibrationsbeständigkeit

• Montagegeschwindigkeit

• Austauschbarkeit

• Verschleißfestigkeit

Die Wahl der falschen Gewindespezifikation ist eine der häufigsten Ursachen für das Versagen von Verbindungselementen.

Gewindenormen verstehen

Verschiedene Branchen und Länder verwenden unterschiedliche Gewindesysteme.

Metrische Gewinde (ISO-Metrisch)

Metrische Gewinde zählen zu den weltweit am häufigsten verwendeten Gewindesystemen.

Typisches Format:

M8 × 1,25

Wobei:

• M8 = Nenndurchmesser

• 1,25 = Gewindesteigung

Beste Einsatzbereiche

Metrische Gewinde sind üblich in:

• Industriemaschinen

• Elektronik

• Fahrzeugbau

• Baumaschinen

Vorteile

• Weltweite Kompatibilität

• Breite Verfügbarkeit

• Normierte Abmessungen

UNC- und UNF-Gewinde (Unified National Threads)

In Nordamerika verbreitet.

UNC (Regelgewinde, grob)

Regelgewinde bieten:

• Schnellere Montage

• Besseres Verhalten gegenüber Ausreißen

• Bessere Performance in weicheren Werkstoffen

UNF (Feingewinde)

Feingewinde bieten:

• Bessere Klemmkraft

• Höhere Vibrationsbeständigkeit

• Verbesserte Einstellgenauigkeit

Beste Einsatzbereiche

UNC/UNF-Gewinde werden häufig eingesetzt in:

• Luftfahrt

• Automobilbau

• Schweren Industrieanlagen

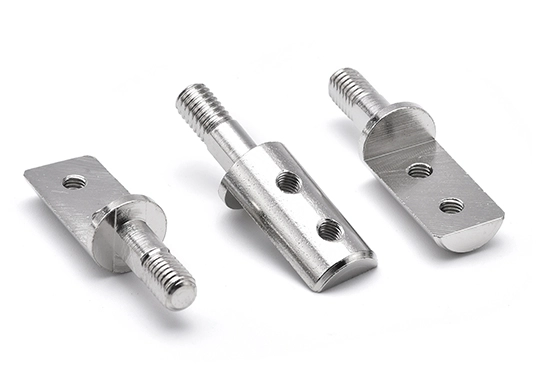

Kundenspezifische Gewindeprofile für nicht genormte Verbindungselemente

Bestimmte Anwendungen erfordern Spezialgewinde, darunter:

• ACME-Gewinde

• Trapezgewinde

• Sägenflankengewinde

• Selbstfurchende Gewinde

• Linksgewinde

Diese Sonderausführungen sind bei nicht genormten Verbindungselementen für einzigartige technische Umgebungen verbreitet.

Regelgewinde vs. Feingewinde: Was ist besser?

Die Wahl der Gewindesteigung hat erheblichen Einfluss auf die Leistungsfähigkeit.

Wählen Sie Regelgewinde, wenn…

Sie benötigen:

• Schnelle Montage

• Verschmutzte Einsatzumgebungen

• Weichere Werkstoffe

• Allgemeine industrielle Befestigungen

Wählen Sie Feingewinde, wenn…

Sie benötigen:

• Bessere Vibrationsbeständigkeit

• Hohe Klemmkraft

• Präzisionspositionierung

• Dünnwandige Baugruppen

Wie sich die Gewindepassung auf die Zuverlässigkeit von Verbindungselementen auswirkt

Die Gewindepassung beschreibt das Spiel zwischen den zusammenpassenden Gewinden.

Zu fest:

• Erschwerte Montage

• Erhöhte Reibung

• Gefahr des Festfressens

Zu lose:

• Verminderte Laststabilität

• Losdrehrisiko

• Schlechte Vibrationsperformance

Hersteller kundenspezifischer Verbindungselemente empfehlen je nach Betriebsanforderungen häufig bestimmte Passungsklassen.

Gängige Gewindepassungsklassen

Die Wahl der falschen Passungsklasse kann die Montagequalität erheblich beeinträchtigen.

Toleranzgestaltung: Warum Präzision entscheidend ist

Die Toleranz legt fest, wie viel Maßabweichung zulässig ist.

Schon eine geringe Abweichung kann beeinflussen:

• Montagegenauigkeit

• Strukturelle Zuverlässigkeit

• Gewindeeingriff

• Produktlebensdauer

Was passiert, wenn Toleranzen zu eng sind?

Übermäßig strenge Toleranzen können:

• Die Bearbeitungskosten erhöhen

• Die Ausschussquote steigern

• Die Lieferzeit verlängern

• Die Produktionseffizienz verringern

Was passiert, wenn Toleranzen zu locker sind?

Grobe Toleranzen können zur Folge haben:

• Mangelhaften Sitz

• Fluchtungsfehler

• Losdrehen des Verbindungselements

• Verminderte Zuverlässigkeit

Bei nicht genormten Verbindungselementen ist das Abwägen zwischen Toleranzpräzision und Fertigbarkeit essenziell.

Toleranzklassen in der Verbindungselement-Konstruktion

Verbindungselemente werden üblicherweise nach Toleranzstandards konstruiert wie:

• ISO-Toleranzsystemen

• ANSI-Normen

• DIN-Spezifikationen

Allgemeintoleranz

Geeignet für:

• Standard-Industriemaschinen

• Unkritische Baugruppen

Niedrigere Produktionskosten und schnellere Fertigung.

Präzisionstoleranz

Empfohlen für:

• Medizintechnik

• Luftfahrt

• Robotik

• Halbleiterausrüstung

Obwohl teurer, verbessern engere Toleranzen die Gleichmäßigkeit.

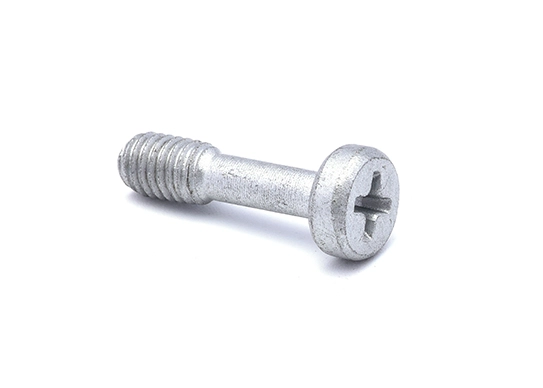

Oberflächenbehandlung: Mehr als nur Optik

Die Oberflächenbehandlung beeinflusst:

• Korrosionsbeständigkeit

• Reibungsverhalten

• Verschleißfestigkeit

• Aussehen

• Lebensdauer

Bei vielen kundenspezifischen Verbindungselementen entscheidet die Oberflächenveredelung darüber, ob das Teil rauen Umgebungen standhält.

Verzinkung: Kosteneffizienter Korrosionsschutz

Die galvanische Verzinkung ist eine der gängigsten Oberflächenbehandlungen.

Vorteile

• Kostengünstig

• Gute Korrosionsbeständigkeit

• Für die Massenproduktion geeignet

• Ansprechendes Aussehen

Beste Einsatzbereiche

• Innengeräte

• Allgemeiner Industriebedarf

• Fahrzeugkomponenten

Grenzen

Verzinkungen bieten in maritimen oder stark korrosiven Umgebungen nur geringen Schutz.

Feuerverzinkung: Bessere Haltbarkeit im Außenbereich

Die Feuerverzinkung erzeugt einen dickeren Zinküberzug.

Vorteile

• Hohe Korrosionsbeständigkeit

• Hervorragende Außenbeständigkeit

• Längere Lebensdauer

Beste Einsatzbereiche

• Bauwesen

• Infrastruktur

• Energieübertragung

• Außenausrüstung

Kompromiss

Dickere Beschichtungen können die Gewindepassung beeinträchtigen und Toleranzanpassungen erfordern.

Brünierung (Schwarzoxid)

Die Brünierung verbessert:

• Optik

• Leichten Korrosionsschutz

• Gleitfähigkeit der Oberfläche

Beste Einsatzbereiche

• Mechanische Baugruppen

• Innenmaschinen

• Dekorative Industriehardware

Einschränkung

Der Korrosionsschutz ist schwächer als bei Verzinkung.

Vernickelung und Verchromung

Diese Beschichtungen verbessern:

• Verschleißfestigkeit

• Optik

• Korrosionsbeständigkeit

Verbreitet bei:

• Dekorationsprodukten

• Elektronik

• Hochwertiger Industrieausrüstung

•


PTFE- / Xylan-Beschichtung

Hochleistungsbeschichtungen reduzieren:

• Reibung

• Chemische Schädigung

• Fressgefahr

Besonders nützlich in:

• Öl- und Gasindustrie

• Chemischer Verfahrenstechnik

• Meeresumgebungen

Wie sich die Oberflächenbehandlung auf die Gewindefunktion auswirkt

Ein häufiger Fehler, den Einkäufer übersehen:

Die Beschichtungsdicke verändert die Gewindeabmessungen.

Zum Beispiel:

• Verzinkung erhöht die Schichtdicke

• Feuerverzinkung verändert die Gewindepassung

• Dickere Beschichtungen können das Drehmomentverhalten beeinflussen

Hersteller gleichen dies oft aus, indem sie bei der Produktion die Gewindetoleranzen anpassen.

Dies wird vor allem bei nicht genormten Verbindungselementen mit präzisen Gewindeanforderungen besonders wichtig.

Konstruktive Abwägungen bei Verbindungselementen, die Einkäufer bedenken sollten

Viele Einkäufer optimieren nur nach einem einzigen Faktor – meist den Kosten.

Eine gute Verbindungselement-Konstruktion wägt jedoch ab:

Festigkeit vs. Korrosionsbeständigkeit

Hochfester legierter Stahl kann ohne Beschichtung rosten.

Edelstahl ist korrosionsbeständig, hat aber möglicherweise eine geringere Festigkeit.

Präzision vs. Herstellungskosten

Engere Toleranzen verbessern den Sitz, erhöhen aber die Kosten.

Oberflächenschutz vs. Montagepassung

Dickere Beschichtungen verbessern die Haltbarkeit, können aber die Montage beeinträchtigen.

Sonderanfertigung vs. Lieferzeit

Komplexe Konstruktionen erhöhen den Werkzeug- und Fertigungsaufwand.

Fragen, die vor der Bestellung kundenspezifischer Verbindungselemente zu klären sind

Bevor die Produktion freigegeben wird, sollten Einkäufer klären:

In welcher Umgebung wird das Verbindungselement eingesetzt?

Außen-, Meeres-, Chemie- oder Hochtemperatureinsätze erfordern unterschiedliche Beschichtungen und Werkstoffe.

Welche Tragfähigkeit wird benötigt?

Die mechanische Leistungsfähigkeit beeinflusst die Gewinde- und Werkstoffwahl.

Wie präzise muss der Sitz sein?

Zu eng spezifizierte Toleranzen treiben die Kosten oft unnötig in die Höhe.

Wird die Oberflächenbehandlung die Montage beeinflussen?

Die Gewindepassung muss die Beschichtungsdicke berücksichtigen.

Welche Lebensdauer wird erwartet?

Eine höhere Anfangsinvestition kann später Wartungskosten reduzieren.

Zusammenarbeit mit einem erfahrenen Verbindungselement-Hersteller

Erfahrene Hersteller kundenspezifischer Verbindungselemente helfen üblicherweise bei der Optimierung von:

• Gewindespezifikationen

• Werkstoffkompatibilität

• Toleranzstrategie

• Auswahl der Oberflächenbehandlung

• Fertigbarkeit

• Kosteneffizienz

Statt lediglich exakt nach Zeichnung ohne Rückmeldung zu fertigen, erkennen gute Lieferanten oft versteckte Risiken, bevor die Produktion beginnt.

Dies ist besonders wertvoll bei nicht genormten Verbindungselementen, bei denen kleine Konstruktionsfehler große Montage- oder Zuverlässigkeitsprobleme verursachen können.

Fazit

Eine erfolgreiche Verbindungselement-Konstruktion hängt von mehr als nur Form und Größe ab. Gewindespezifikationen, Toleranzkontrolle und Oberflächenbehandlung bestimmen gemeinsam, ob ein Verbindungselement unter realen Betriebsbedingungen zuverlässig funktioniert.

Die Wahl des richtigen Gewindeprofils verbessert die Kompatibilität und Klemmleistung. Angemessene Toleranzen wägen Präzision und Fertigungseffizienz ab. Die passende Oberflächenbehandlung schützt vor Korrosion, Verschleiß und Umwelteinflüssen.

Für Einkäufer, die kundenspezifische Verbindungselemente beschaffen, reduziert ein frühes Verständnis dieser technischen Details kostspielige Neukonstruktionen, erhöht die Montagezuverlässigkeit und sichert einen stärkeren langfristigen Nutzen. Die besten nicht genormten Verbindungselemente sind nicht einfach nur maßgefertigt – sie sind von Anfang an auf Leistung, Fertigbarkeit und Langlebigkeit ausgelegt.

FAQs

Welcher Gewindetyp eignet sich am besten für Vibrationsbeständigkeit?

Feingewinde bieten aufgrund ihres engeren Eingriffs und der höheren Klemmpräzision im Allgemeinen eine bessere Vibrationsbeständigkeit.

Wie beeinflussen Beschichtungen die Gewinde von Verbindungselementen?

Beschichtungen erhöhen die Gewindedicke, was die Passung und das Drehmomentverhalten verändern kann, wenn dies bei der Konstruktion nicht berücksichtigt wird.

Sind engere Toleranzen immer besser?

Nicht unbedingt. Übermäßig strenge Toleranzen erhöhen Kosten und Fertigungsaufwand, ohne immer die tatsächliche Leistung zu verbessern.

Welche Oberflächenbehandlung eignet sich am besten für Außenbefestigungen?

Feuerverzinkung und bestimmte Hochleistungsbeschichtungen bieten in der Regel einen stärkeren Korrosionsschutz für Außenumgebungen.

Warum sind Gewindespezifikationen bei kundenspezifischen Verbindungselementen wichtig?

Gewindespezifikationen bestimmen Kompatibilität, Montagezuverlässigkeit, Klemmkraft und die langfristige Befestigungsleistung.
