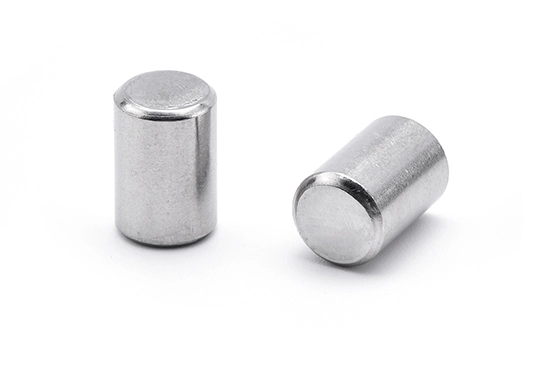

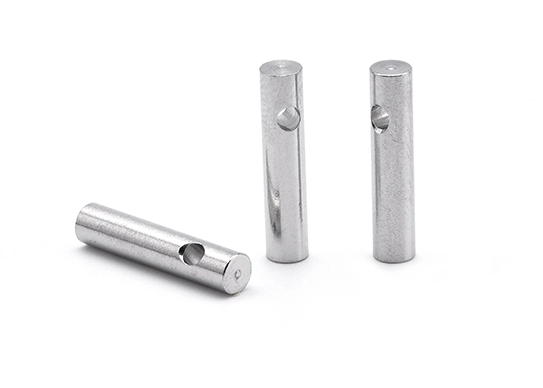

Präzisionszylinderstift

Ein Präzisionszylinderstift, allgemein als Passstift bezeichnet, ist eine Art Verbindungselement, das hauptsächlich dazu dient, Bauteile relativ zueinander zu positionieren und eine genaue Ausrichtung zwischen ihnen zu gewährleisten. Diese Stifte sind zylindrisch und werden mit engen Toleranzen präzise bearbeitet, was sie für hochpräzise technische Anwendungen unverzichtbar macht.

Normen und Spezifikationen für Präzisionszylinderstifte

DIN 6325: Ein weltweit anerkannter internationaler Standard für Präzisionspassstifte, der Abmessungen, Toleranzen und Materialeigenschaften festlegt, einschließlich Durchmesser- und Längentoleranzen wie H6 oder H7.

ANSI/ASME B18.8.2: Ein amerikanischer Standard, der Abmessungen und Toleranzen für Passstifte detailliert beschreibt und so Einheitlichkeit und Kompatibilität in nordamerikanischen Anwendungen gewährleistet. Er umfasst verschiedene Stifttypen und deren spezifische Maße.

ISO 2338: Ein internationaler Standard, der die Abmessungen und Toleranzen für Passstifte festlegt und so eine globale Konsistenz und Austauschbarkeit in Präzisionsanwendungen sicherstellt.

Materialien und Oberflächen: Präzisionszylinderstifte werden typischerweise aus hochgekohltem Stahl, Edelstahl oder anderen langlebigen Legierungen hergestellt. Sie können Oberflächenbehandlungen wie Beschichtung oder Schleifen durchlaufen, um Eigenschaften wie Korrosionsbeständigkeit und Glätte zu verbessern.

Toleranzklassen: Toleranzklassen wie H6 und H7 geben die Genauigkeit der Stifte an. Beispielsweise bietet H7 eine engere Toleranz als H6 und gewährleistet so eine höhere Präzision für anspruchsvolle Anwendungen.

Spezifikationen des Präzisionszylinderstifts

Nenndurchmesser (d)
d^①	m6	Maximalwert
		Minimalwert
	h8	Maximalwert
		Minimalwert
c	≈
Tausend Stück Stahl wiegen ≈ kg

Nenndurchmesser(d)
d^①	m6	Maximalwert
		Minimalwert
	h8	Maximalwert
		Minimalwert
c	≈
Tausend Stück Stahl wiegen ≈ kg
①, Andere Toleranzen unterliegen der Vereinbarung zwischen dem Lieferanten und dem Käufer.

Φ0.6	Φ0.8	Φ1	Φ1.2	Φ1.5	Φ2	Φ2.5	Φ3	Φ4	Φ5
0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
-	-	-	-	-	-	-	-	-	-

Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
6	8	10	12	16	20	25	30	40	50
5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
-	-	-	-	-	-	-	-	-	-
