Messing-Unterlegscheibe

Name: Messing-Unterlegscheibe
Brand: Shenzhen Xintegu Hardware Co.,Ltd.

Eine Messing-Unterlegscheibe ist eine kleine, flache Scheibe mit einem Loch, die üblicherweise in verschiedenen Anwendungen verwendet wird, um die Last eines Gewindebefestigungselements wie einer Schraube oder eines Bolzens zu verteilen. Diese Unterlegscheiben werden aus Messing gefertigt und aufgrund ihrer besonderen Eigenschaften ausgewählt, darunter gute Korrosionsbeständigkeit, ausgezeichnete Leitfähigkeit und ein dekoratives Aussehen. Messing, eine Legierung aus Kupfer und Zink, ist im Vergleich zu Stahl oder Edelstahl ein weicheres Material, was es ideal für Anwendungen macht, bei denen die Vermeidung von Beschädigungen der zusammengebauten Teile entscheidend ist.

Angebot anfordern 

Spezifikationen der Messing-Unterlegscheibe

Spezifikation
M	Zugehörige Schraubenspezifikationen
d	Mindestwert = Nennwert
	Höchstwert
d_c	Höchstwert = Nennwert
	Mindestwert
h	Nennwert
	Höchstwert
	Mindestwert
Tausendstückgewicht (Stahl) ≈ kg

Spezifikation
M	Zugehörige Schraubenspezifikationen
d	Mindestwert = Nennwert
	Höchstwert
d_c	Höchstwert = Nennwert
	Mindestwert
h	Nennwert
	Höchstwert
	Mindestwert
Tausendstückgewicht (Stahl) ≈ kg

Spezifikation
M	Zugehörige Schraubenspezifikationen
d	Mindestwert = Nennwert
	Höchstwert
d_c	Höchstwert = Nennwert
	Mindestwert
h	Nennwert
	Höchstwert
	Mindestwert
Tausendstückgewicht (Stahl) ≈ kg

Spezifikation
M	Zugehörige Schraubenspezifikationen
d	Mindestwert = Nennwert
	Höchstwert
d_c	Höchstwert = Nennwert
	Mindestwert
h	Nennwert
	Höchstwert
	Mindestwert
Tausendstückgewicht (Stahl) ≈ kg

Φ1.7	Φ1.8	Φ2.2	Φ2.5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10.5	Φ13	Φ15
M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
3.7	4.2	4.7	5.7	5.7	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.8	58.8	64.8	64.8	70.8	70.8	70.8
3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
76.8	83.6	90.6	90.6	96.6	103.6	103.6	108.6	108.6	113.6	118.6	123.4	133.4	138.4	143.4	158.4
7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
98	104	109	114	119	124	129	134	139	144	149	155	165
98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
165	175	180	185	200	210	220	220	230	240	250	250	250
163.4	173.4	178.4	183.15	198.15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
12	14	14	14	14	16	16	16	16	18	18	18	18
13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910
①, In der ursprünglichen Norm beträgt der Mindestwert für dc bei Φ119 188,15 mm, aber die hier zutreffende Abweichung sollte 1,85 mm betragen, d. h. der tatsächliche Mindestwert ist 200 – 1,85 = 198,15 mm. (DIN522 legt fest, dass bei h < 4 und Produktklasse A die Maßtoleranz für d2 h15 beträgt und bei dc = 200 mm die entsprechende Abweichung 1,85 mm beträgt.) ②, Werkstoffe: 1) Stahl: Härteklasse 140HV, Härte HV140–250; Härteklasse 200HV, Härte HV200–250 2) Nichtrostender Stahl: Härteklasse 140HV, Härte HV140–250; Härteklasse 200HV, Härte HV200–250; Nichtrostende Stahlgruppen A2 und A4, F1, C1 und C4 3) Scheiben können nach Vereinbarung aus Nichteisenmetallen oder anderen Werkstoffen hergestellt werden. 4) Wenn h 0,5 mm nicht überschreitet, ist die Härteklasse HV 2, und wenn h 0,5 mm überschreitet, ist die Härteklasse HV 10. (Siehe ursprüngliche technische Bedingungen)

Messing-Unterlegscheibe

Spezifikationen der Messing-Unterlegscheibe

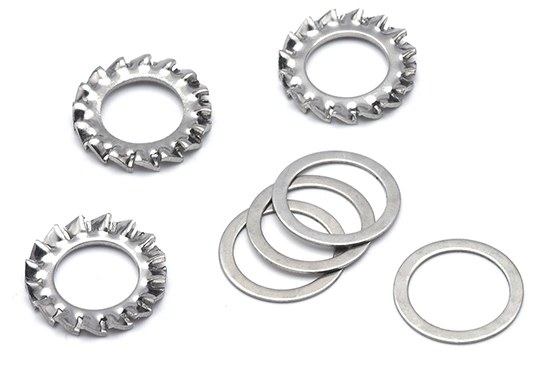

Verwandt Edelstahl-Unterlegscheibe
