Name: Nylon-Sicherungsmutter
Brand: Shenzhen Xintegu Hardware Co.,Ltd.

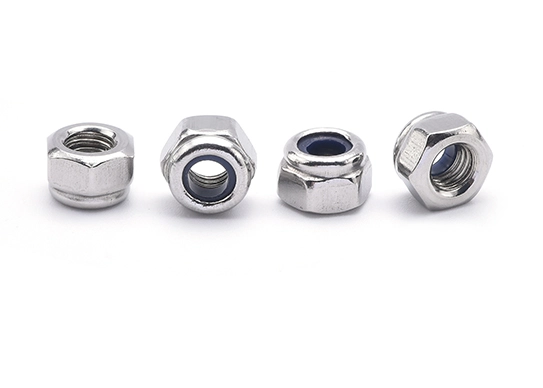

Nylon-Sicherungsmutter

Eine Nylon-Sicherungsmutter, auch allgemein als Nyloc-Mutter bekannt, ist ein Verbindungselement, das einen Nylon-Einsatz enthält, der dazu beiträgt, dass sich die Mutter unter Vibration und Drehmoment nicht lockert. Diese Mutter wird häufig in Anwendungen eingesetzt, bei denen ein sicherer Halt unerlässlich ist, insbesondere wenn die Baugruppe häufigen Bewegungen oder Vibrationen ausgesetzt ist.

So installieren Sie eine Nylon-Sicherungsmutter richtig

Kompatibilität sicherstellen: Überprüfen Sie, ob die Nylon-Sicherungsmutter in Größe und Gewindeart mit der Schraube oder dem Bolzen übereinstimmt.

Gewinde reinigen: Stellen Sie sicher, dass sowohl die Schraube als auch die Nylon-Sicherungsmutter frei von Schmutz sind, um ein reibungsloses Aufschrauben zu gewährleisten.

Ausrichten und von Hand anziehen: Richten Sie die Nylon-Sicherungsmutter an der Schraube aus und ziehen Sie sie von Hand an, um einen korrekten Sitz zu gewährleisten.

Das richtige Werkzeug verwenden: Verwenden Sie einen geeigneten Schraubenschlüssel oder Steckschlüssel, um die Mutter mit dem vom Hersteller empfohlenen Drehmoment anzuziehen. Vermeiden Sie die Verwendung ungeeigneter Werkzeuge.

Überprüfen und sicherstellen: Stellen Sie sicher, dass der Nyloneinsatz richtig sitzt und die Mutter fest angezogen ist. Überprüfen Sie die Verbindung regelmäßig, insbesondere in Umgebungen mit starken Vibrationen, und tauschen Sie die Mutter bei Bedarf aus.

Spezifikationen der Nylon-Sicherungsmutter

Gewindegröße (d)
P	Steigung	Grobgewinde
		Feingewinde 1
		Feingewinde 2
d_a	Mindestwert
	Maximalwert
d_w	Mindestwert
e	Mindestwert
h	Maximalwert=Nennwert
	Mindestwert
m	Mindestwert
m_w	Mindestwert
s	Maximalwert=Nennwert
	Mindestwert
Gewicht (kg/1000 St.)

Gewindegröße(d)
P	Steigung	Grobgewinde
		Feingewinde 1
		Feingewinde 2
d_a	Mindestwert
	Maximalwert
d_w	Mindestwert
e	Mindestwert
h	Maximalwert=Nennwert
	Mindestwert
m	Mindestwert
m_w	Mindestwert
s	Maximalwert=Nennwert
	Mindestwert
Gewicht (kg/1000 St.)

M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18
0.5	0.7	0.8	1	1	1.25	1.5	1.75	2	2	2.5
/	/	/	/	/	1	1	1.5	1.5	1.5	2
/	/	/	/	/	/	1.25	1.25	/	/	1.5
3	4	5	6	7	8	10	12	14	16	18
3.45	4.6	5.75	6.75	7.75	8.75	10.8	13	15.1	17.3	19.5
4.6	5.9	6.9	8.9	9.6	11.6	15.6	17.4	20.5	22.5	24.9
6.01	7.66	8.79	11.05	12.12	14.38	18.9	21.1	24.49	26.75	29.56
4	5	5	6	7.5	8	10	12	14	16	18.5
3.7	4.7	4.7	5.7	7.14	7.64	9.64	11.57	13.3	15.3	17.66
2.4	2.9	3.2	4	4.7	5.5	6.5	8	9.5	10.5	13
1.65	2.2	2.75	3.3	3.85	4.4	5.5	6.6	7.7	8.8	9.9
5.5	7	8	10	11	13	17	19	22	24	27
5.32	6.78	7.78	9.78	10.73	12.73	16.73	18.67	21.67	23.67	26.16
0.5	1	1.4	2.4	3	5.1	10.6	17.2	26	34	45

M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48
2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5
2	2	2	2	2	2	3	3	3	3	3
1.5	1.5	/	/	/	/	/	/	/	/	/
20	22	24	27	30	33	36	39	42	45	48
21.6	23.7	25.9	29.1	32.4	35.6	38.9	42.1	45.4	48.6	51.8
27.7	29.5	33.2	38	42.7	46.6	51.1	55.9	60.6	64.7	69.4
32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44	72.09	76.95	82.6
20	22	24	27	30	33	36	39	42	45	48
18.7	20.7	22.7	25.7	28.7	31.4	34.4	37.4	40.4	43.4	46.4
14	15	15	17	19	22	25	27	29	32	36
11	12.2	13.2	14.8	16.5	18.2	19.8	21.5	23.1	24.8	26.5
30	32	36	41	46	50	55	60	65	70	75
29.16	31	35	40	45	49	53.8	58.8	63.8	68.1	73.1
65	75	100	162	212	317	415	499	628	771	998
①, Produktklasse: ≤ M 16: Klasse A > M 16: Klasse B ②, Material: Stahl, Festigkeitsklasse: ≤ M39: 5, 6, 8, 10; > M39: nach Vereinbarung. Norm DIN 267-4 Nur für Feingewindemuttern Einsatzmaterial, wie z.B.: Nylon

Hauptmerkmale unserer Nylon-Sicherungsmuttern

Nyloneinsatz für zusätzliche Sicherheit: Die Sicherungsmuttern mit Nyloneinsatz verhindern ein Lösen, selbst bei hohen Vibrationen.
Robuste Konstruktion: Hergestellt aus hochwertigem Stahl oder Edelstahl für Festigkeit und Korrosionsbeständigkeit – Edelstahl-Sicherungsmuttern mit Nyloneinsatz bieten außergewöhnliche Haltbarkeit und Zuverlässigkeit.
Vielseitige Anwendungen: Ideal für den Einsatz in Automobilindustrie, Maschinenbau, Elektronik und Haushaltsgeräten.
Einfache Handhabung: Bietet eine einfache und effektive Lösung für eine sichere Befestigung ohne zusätzliche Sicherungselemente.
In verschiedenen Größen erhältlich: Wir bieten eine Reihe von Größen für unterschiedliche Schraubenabmessungen und Anwendungen an.
