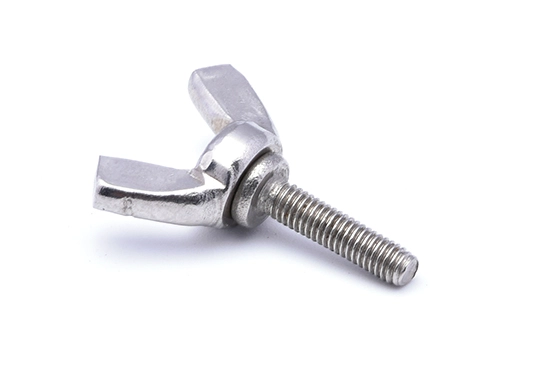

Flügelschraube

Name: Flügelschraube
Brand: Shenzhen Xintegu Hardware Co.,Ltd.

Ein Flügelschraube, auch als Flügelmutter oder Daumenschraube bekannt, ist ein Verbindungselement, das am Kopf zwei große, flügelartige Vorsprünge aufweist, die ein einfaches manuelles Drehen ohne Werkzeug ermöglichen. Dieses Design erleichtert schnelle und häufige Einstellungen, wodurch Flügelschrauben besonders in Anwendungen nützlich sind, bei denen Bauteile häufig und mühelos montiert oder angepasst werden müssen.

Angebot anfordern 

Hauptmerkmale der Flügelschraube

Einfache Handhabung: Die markanten Flügel bieten einen sicheren Halt zum manuellen Festziehen oder Lösen der Schraube – ideal für schnelle Wechsel oder Anpassungen.
Material: In der Regel aus Metallen wie Edelstahl, Messing oder Kunststoff gefertigt, je nach erforderlicher Festigkeit und Korrosionsbeständigkeit.
Gestaltungsvielfalt: Flügelschrauben sind in verschiedenen Größen und Gewindearten erhältlich, um unterschiedlichen Materialien und Dicken gerecht zu werden.

Spezifikationen der Flügelschraube

Gewindegröße d
P	Steigung
d₂	Maximum
d₂	Minimum
d₃	Maximum
d₃	Minimum
e	Maximum
e	Minimum
g	Maximum
g	Minimum
G	Maximum
G	Minimum
h	Maximum
h	Minimum
m	Maximum
m	Minimum
a	Maximum
r₁	≈
r₂	≈
r₃	≈
r₄	≈
①, Material: a) Schmiedbar Gusseisen GT: GTS oder GTW wird vom Hersteller bestimmt; b) Stahl St: Schmieden oder Kaltumformung wird vom Hersteller bestimmt; c) Kupfer-Zink-Legierung CuZn: Schmiedbare Legierung oder Guss Legierung wird vom Hersteller bestimmt; d) Austenitischer Edelstahl A: Die Sorte wird vom Hersteller bestimmt

M4	M5	M6	M8	M10	M12	M16	M20	M24
0.7	0.8	1	1.25	1.5	1.75	2	2.5	3
8	11	13	16	20	23	29	35	44
6	8	10	13	17	20	26	32	41
7	9	11	12.5	16.5	19.5	23	29	37.5
5.5	7.5	9	10.5	14.5	17.5	21	27	35
20	26	33	39	51	65	73	90	110
18	24	30	36	48	62	70	86	106
1.9	2.3	2.3	2.8	4.4	4.9	6.4	6.9	9.4
1.1	1.5	1.5	2	3.6	4.1	5.6	6.1	8.6
2.3	2.8	3.3	4.4	5.4	6.4	7.5	8	10.5
1.7	2.3	2.7	3.6	4.6	5.6	6.5	7	9.5
10.5	13	17	20	25	33.5	37.5	46.5	56.5
8.5	11	15	18	23	31	35	44	53.5
4.6	6.5	8	10	12	14	17	21	25
3.2	4	5	6.5	8	10	13	16	20
2.1	2.4	3	4	4.5	5.3	6	7.5	9
3	4	5	6	8	10	11	14	18
/	/	/	/	1	1	1.2	1.6	2.5
0.5	1	1	1	1.2	1.2	1.6	2	2.5
2	2.5	3	3	5	6	7	8	9
